Copper Conductor Sandwich Busway

Το Copper Conductor Sandwich Busway είναι μια εξαιρετικά αποδοτική λύση μετάδοσης ισχύος ειδικά σχεδιασμένη για σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας. Χρησιμοποιώντας ηλεκτρολυτικούς χάλκινους αγωγούς υψηλής καθαρότητας και μια δομή "σάντουιτς" που διαθέτει σφιχτά στοιβαγμένους αγωγούς φάσης, ενσωματώνει απρόσκοπτα τους αγωγούς, τα μονωτικά υλικά και το μεταλλικό περίβλημα. Αυτός ο σχεδιασμός προσφέρει πολλά πλεονεκτήματα, όπως υψηλή ικανότητα μεταφοράς ρεύματος, χαμηλή απώλεια ισχύος και ευελιξία εγκατάστασης. Το προϊόν είναι ευρέως εφαρμόσιμο σε σενάρια διανομής ρεύματος υψηλού ρεύματος - όπως βιομηχανικές εγκαταστάσεις, πολυώροφα κτίρια, κέντρα δεδομένων και συστήματα σιδηροδρομικής μεταφοράς - παρέχοντας σταθερή και αξιόπιστη διασφάλιση μετάδοσης ισχύος για ένα ευρύ φάσμα ηλεκτρικών εφαρμογών.

Τεχνικές Παράμετροι

Βασικά Τεχνικά Πλεονεκτήματα

(I) Χάλκινοι αγωγοί υψηλής καθαρότητας: Μικρότερη απώλεια, μεγαλύτερη ενεργειακή απόδοση

Το σύστημα χρησιμοποιεί ηλεκτρολυτικό χαλκό ποιότητας Τ2 με καθαρότητα ≥99,95% ως υλικό αγωγού. Στους 20°C, η ειδική αντίσταση είναι ≤0,01724 Ω·mm²/m και η αγωγιμότητα υπερβαίνει το 98%. Σε σύγκριση με τα τυπικά υλικά χαλκού, αυτό έχει ως αποτέλεσμα τη μείωση των απωλειών της γραμμής κατά περίπου 5% έως 8%. Οι επιφάνειες του αγωγού μπορούν να επικασσιτερωθούν ή να επαργυρωθούν κατόπιν παραγγελίας. Αυτό ενισχύει σημαντικά την αντίσταση στην οξείδωση και τη διάβρωση, μειώνει την αντίσταση επαφής, διασφαλίζει τη μακροπρόθεσμη σταθερότητα των σημείων σύνδεσης και επεκτείνει αποτελεσματικά τη διάρκεια ζωής του προϊόντος.

(II) Συμπαγής δομή "σάντουιτς": Διπλή ανακάλυψη στη χρήση του διαστήματος και την ενεργειακή απόδοση

Οι τριφασικοί αγωγοί συνδέονται απευθείας χρησιμοποιώντας μονωτικά υλικά λεπτής στρώσης και στοιβάζονται σφιχτά χωρίς κενά αέρα, συμπιέζοντας έτσι το ηλεκτρικό διάκενο σε μόλις 6–10 mm. Αυτός ο σχεδιασμός ενισχύει την πυκνότητα μετάδοσης ισχύος ανά μονάδα χώρου κατά περισσότερο από 40% και έχει ως αποτέλεσμα ένα πιο συμπαγές φυσικό προφίλ. Κατά συνέπεια, επιτυγχάνει σημαντική εξοικονόμηση χώρου εγκατάστασης, καθιστώντας το ιδιαίτερα κατάλληλο για περιβάλλοντα περιορισμένου χώρου, όπως ηλεκτρικές ανυψωτικές θέσεις και ζώνες με πυκνότητα εξοπλισμού. Επιπλέον, αυτή η σφιχτά διατεταγμένη δομή μειώνει την αντίδραση του συστήματος σε μόλις 40%-60% αυτής που βρίσκεται στα παραδοσιακά συστήματα αγωγών με μόνωση αέρα, ελαχιστοποιώντας σημαντικά την πτώση τάσης σε συνθήκες λειτουργίας υψηλού ρεύματος και βελτιώνοντας τη συνολική απόδοση μετάδοσης ισχύος.

(III) Σχεδιασμός απαγωγής θερμότητας υψηλής απόδοσης: χαμηλότερη άνοδος θερμοκρασίας, μεγαλύτερη σταθερότητα

Η θερμότητα που παράγεται από τους αγωγούς μεταφέρεται γρήγορα μέσω του μονωτικού στρώματος στο μεταλλικό περίβλημα. Όταν συνδυάζεται με ένα περίβλημα από κράμα αλουμινίου που διαθέτει ενσωματωμένα πτερύγια απαγωγής θερμότητας, η επιφάνεια του περιβλήματος αυξάνεται κατά περισσότερο από 30%, με αποτέλεσμα τη σημαντική βελτίωση της απόδοσης απαγωγής θερμότητας. Ορισμένα μοντέλα υψηλής χωρητικότητας ρεύματος διαθέτουν διαμήκεις αυλακώσεις απαγωγής θερμότητας στην εσωτερική επιφάνεια του περιβλήματος. αυτός ο σχεδιασμός ενισχύει περαιτέρω τη θερμική αγωγιμότητα, διασφαλίζοντας ότι η άνοδος της θερμοκρασίας των ακροδεκτών σύνδεσης παραμένει ≤60K και αυτή του μεταλλικού περιβλήματος παραμένει ≤30K, διατηρώντας έτσι σταθερές θερμοκρασίες λειτουργίας σε ασφαλές εύρος κατά τη μακροχρόνια λειτουργία.

(IV) Ολοκληρωμένη προστασία για όλα τα σενάρια - Ασφαλής και αξιόπιστη

Βασική προστασία: Το περίβλημα είναι κατασκευασμένο από κράμα αλουμινίου-μαγνήσιου ή φύλλο χάλυβα ψυχρής έλασης. Επεξεργασμένο μέσω ανοδίωσης, ηλεκτροφόρησης ή ηλεκτροστατικής επίστρωσης πούδρας, παρουσιάζει εξαιρετική αντοχή στη διάβρωση και μηχανική αντοχή. Με βαθμό προστασίας εισόδου (IP) IP54 ή υψηλότερο, προστατεύει αποτελεσματικά από τη σκόνη και το πιτσίλισμα του νερού, καθιστώντας το κατάλληλο για τυπικά περιβάλλοντα, όπως δάπεδα γενικού εργοστασίου και χώρους διανομής ρεύματος.

Προστασία για Ειδικά Περιβάλλοντα: Διατίθενται προσαρμοσμένα αδιάβροχα (ενθυλακωμένα) μοντέλα. Αυτές οι μονάδες διαθέτουν πλήρως σφραγισμένη, ενσωματωμένη ενθυλάκωση χρησιμοποιώντας ακόρεστη πολυεστερική ρητίνη σε συνδυασμό με ανόργανα πληρωτικά, επιτυγχάνοντας βαθμολογία IP IP67–IP68. Είναι ικανά για σταθερή λειτουργία σε εξωτερικούς χώρους, υποβρύχια περιβάλλοντα και ατμόσφαιρες που περιέχουν διαβρωτικά αέρια, με διάρκεια ζωής μόνωσης που υπερβαίνει τα 50 χρόνια.

Πυράντοχη προστασία: Τα πυρίμαχα μοντέλα χρησιμοποιούν ένα σύνθετο μονωτικό στρώμα που περιλαμβάνει ταινία μαρμαρυγίας και κεραμοποιητικό καουτσούκ σιλικόνης. Το περίβλημα είναι επικαλυμμένο με ένα διογκούμενο (πυρκαγιά) πυρίμαχο χρώμα. Ακόμη και όταν εκτίθεται σε ακραίες θερμοκρασίες 960°C, η μονάδα μπορεί να διατηρήσει την παροχή ρεύματος για 1 έως 3 ώρες, παρέχοντας συνεχή διασφάλιση ισχύος για κυκλώματα πυρασφάλειας. Αυτά τα προϊόντα συμμορφώνονται με τα εθνικά πρότυπα όπως το GB/T 9978.1-2008.

(V) Αρθρωτή εγκατάσταση - Ευέλικτη και βολική επέκταση

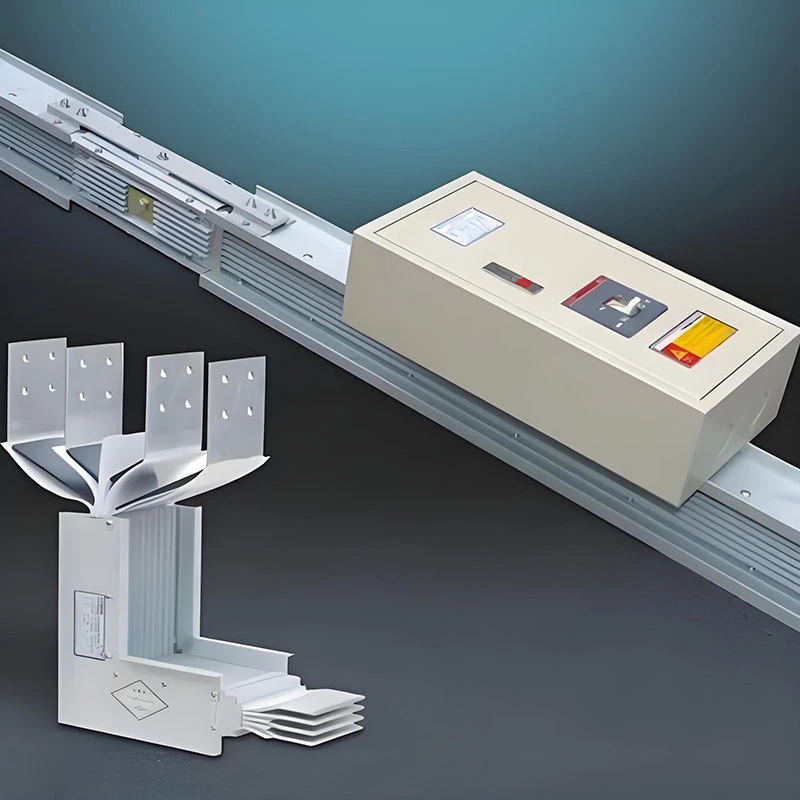

Διαθέτοντας μια τυποποιημένη αρθρωτή σχεδίαση, το σύστημα επιτρέπει τη γρήγορη επιτόπια σύνδεση χρησιμοποιώντας ένα μόνο μπουλόνι. Κάθε σύνδεση είναι εξοπλισμένη με μηχανισμό ελέγχου ροπής για την εξασφάλιση ελάχιστης αντίστασης επαφής. Οι σύνδεσμοι υποστηρίζουν μια ρύθμιση ανοχής ευθυγράμμισης ±4 mm, αντισταθμίζοντας αποτελεσματικά τα σφάλματα εγκατάστασης. Οι μονάδες βυσμάτων μπορούν να τοποθετηθούν σε οποιοδήποτε σημείο κατά μήκος του διαδρόμου και να υποστηρίζουν θερμή πρίζα (εισαγωγή/αφαίρεση υπό τάση) - με τη σύνδεση γείωσης να εμπλέκεται πρώτη και να αποσυνδέεται τελευταία - με βαθμολογία για τουλάχιστον 200 κύκλους βύσματος. Αυτή η ευελιξία επιτρέπει στο σύστημα να προσαρμόζεται εύκολα στις αναδιαμορφώσεις της γραμμής παραγωγής και στις απαιτήσεις επέκτασης εξοπλισμού, μειώνοντας έτσι τους χρόνους παράδοσης της κατασκευής και το κόστος συντήρησης.

Οδηγός επιλογής προϊόντος

Σενάρια εφαρμογής

(Ι) Τομέας Βιομηχανικής Μεταποίησης

Κατάλληλο για εργαστήρια βαρέως τύπου που ασχολούνται με την κατασκευή αυτοκινήτων, τη μηχανική επεξεργασία, την ηλεκτρονική συναρμολόγηση και παρόμοιους τομείς, παρέχοντας σταθερή τροφοδοσία ραχοκοκαλιάς για μηχανήματα μεγάλης κλίμακας και αυτοματοποιημένες γραμμές παραγωγής. Τα χαρακτηριστικά χαμηλής σύνθετης αντίστασης μετριάζουν αποτελεσματικά τις πτώσεις τάσης που προκαλούνται από τις διακυμάνσεις του ρεύματος, ενώ ο αρθρωτός σχεδιασμός του διευκολύνει τις συχνές ρυθμίσεις της γραμμής παραγωγής και την επέκταση του εξοπλισμού, ικανοποιώντας έτσι τις ευέλικτες απαιτήσεις της βιομηχανικής παραγωγής.

(ΙΙ) Πολυώροφα Κτίρια και Εμπορικά Συγκροτήματα

Εγκατεστημένα κάθετα σε ηλεκτρικούς ανυψωτήρες, αυτά τα συστήματα χρησιμεύουν ως οι κύριες γραμμές διανομής ηλεκτρικής ενέργειας για κάθε όροφο - μια λύση που υιοθετείται από πάνω από το 90% των πολυώροφων κτιρίων. Σε εμπορικά συγκροτήματα, επιτρέπουν τη διανομή ισχύος σε μεγάλες αποστάσεις, υψηλού ρεύματος, ικανοποιώντας τις διαφορετικές απαιτήσεις ηλεκτρικού φορτίου διαφόρων χώρων, όπως εμπορικά κέντρα, ξενοδοχεία και κτίρια γραφείων. Επιπλέον, προσφέρουν βολικά σημεία τροφοδοσίας για διανομή ενέργειας, απλοποιώντας τη μελλοντική συντήρηση και τις τροποποιήσεις του συστήματος.

(III) Κέντρα Δεδομένων και Εγκαταστάσεις Υγείας

Αυτά τα συστήματα παρέχουν συνεχή και αξιόπιστη διασφάλιση ισχύος για κρίσιμα φορτία - όπως διακομιστές κέντρων δεδομένων και ιατρικός εξοπλισμός - που απαιτούν εξαιρετική αξιοπιστία. Ορισμένα έξυπνα μοντέλα προϊόντων διαθέτουν ενσωματωμένες μονάδες ανίχνευσης θερμοκρασίας και παρακολούθησης ρεύματος. υποστηρίζοντας πρωτόκολλα RS485 ή ασύρματης μετάδοσης, επιτρέπουν την απομακρυσμένη λειτουργία και συντήρηση καθώς και δυνατότητες προειδοποίησης σφαλμάτων, εξασφαλίζοντας έτσι αδιάλειπτη συνέχεια τροφοδοσίας.

(IV) Ειδικές Περιβαλλοντικές Ρυθμίσεις

Τα αδιάβροχα προϊόντα χυτής ρητίνης είναι ιδανικά κατάλληλα για υγρά και διαβρωτικά περιβάλλοντα - όπως υπόγειες σήραγγες κοινής ωφέλειας, μονάδες επεξεργασίας νερού και παράκτιες εγκαταστάσεις. Τα πυρίμαχα προϊόντα, αντίθετα, έχουν σχεδιαστεί για εφαρμογή σε κυκλώματα πυρασφάλειας και συστήματα ισχύος έκτακτης ανάγκης. Σε περίπτωση πυρκαγιάς, διατηρούν τη συνέχεια της παροχής ρεύματος, κερδίζοντας έτσι κρίσιμο χρόνο για την εκκένωση του προσωπικού και τη διάσωση του εξοπλισμού.

FAQ

Ε1: Τι είναι ένα σάντουιτς με χάλκινο αγωγό;

Α: Είναι ένα σύστημα διανομής φορτίου χαμηλής τάσης, μεσαίου προς υψηλού φορτίου με πυκνούς χάλκινους αγωγούς T2 (≥99,9%) για σταθερό ρεύμα, χαμηλές απώλειες και αξιόπιστη λειτουργία.

Ε2: Ποιες είναι οι βασικές προδιαγραφές του;

Α: Ονομαστική 1000A, κατάλληλη για συστήματα ≤1000V. Ο χαλκός είναι επικασσιτερωμένος για χαμηλή αντίσταση επαφής και αντιδιαβρωτική. Προστασία IP54+, συμβατή με GB 7251 & IEC 61439.

Ε3: Πού χρησιμοποιείται συνήθως;

Α: Ιδανικό για πολυώροφα κτίρια, βιομηχανικές εγκαταστάσεις, εμπορικά κέντρα, κέντρα δεδομένων και άλλες εφαρμογές διανομής ρεύματος χαμηλής τάσης.

Ε4: Ποια είναι τα κύρια πλεονεκτήματα;

Α: Υψηλή χωρητικότητα ρεύματος, χαμηλή απώλεια ενέργειας, εξαιρετική απαγωγή θερμότητας, συμπαγής σχεδιασμός και εύκολη εγκατάσταση και επέκταση.

Ε5: Είναι ασφαλές και αξιόπιστο;

Α: Ναι. Η πυκνή δομή και ο υψηλής ποιότητας χαλκός εξασφαλίζουν αξιόπιστη λειτουργία και όλα τα προϊόντα είναι πιστοποιημένα CCC για ασφάλεια.

Ε6: Μπορώ να προσαρμόσω το λεωφορείο;

Α: Η Fenghua Electric προσφέρει ευέλικτες λύσεις για διαφορετικές διατάξεις, μήκη και χωρητικότητες. Επικοινωνήστε μαζί μας για προσαρμοσμένες παραγγελίες ή διαβούλευση.

Ε7: Πώς συγκρίνεται με τα παραδοσιακά λεωφορεία ή καλώδια;

Α: Μειώνει την απώλεια ενέργειας, βελτιώνει τη διάχυση θερμότητας και εξοικονομεί χώρο, καθιστώντας το πιο αποτελεσματικό και αξιόπιστο από τα συμβατικά καλώδια.

Ε8: Πώς μπορώ να αγοράσω ή να ρωτήσω;

Α: Επικοινωνήστε με την Fenghua Electric για να ζητήσετε μια προσφορά, να κάνετε μια παραγγελία ή να συζητήσετε τις απαιτήσεις του έργου. Παρέχουμε επαγγελματική υποστήριξη για όλες τις ερωτήσεις.
