Χαρακτηριστικά συμπαγών αγωγών

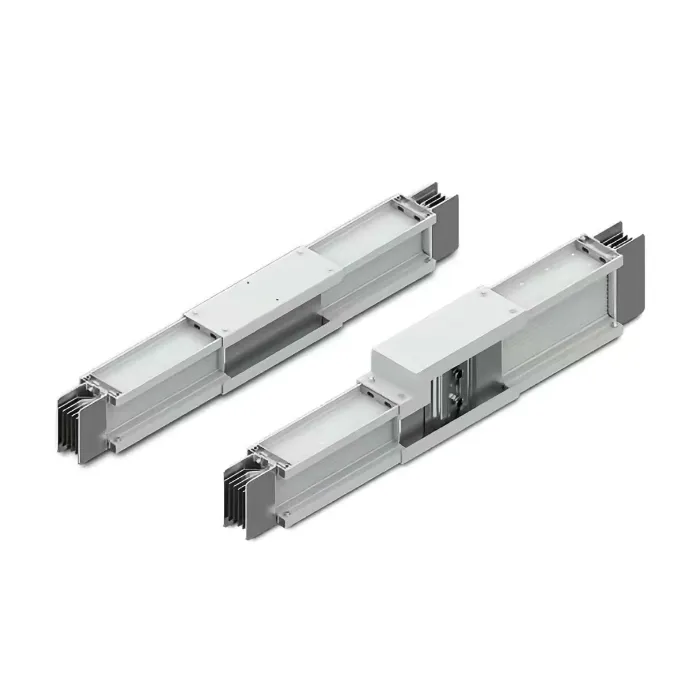

Συμπαγής ράβδος αγωγώνείναι ένα βασικό συστατικό σε συστήματα διανομής ισχύος χαμηλής τάσης που χρησιμοποιούνται για τη μετάδοση υψηλών ρευμάτων. Τα καθοριστικά χαρακτηριστικά του περιλαμβάνουν συμπαγή δομή, αποτελεσματική απαγωγή θερμότητας, υψηλό βαθμό προστασίας και υψηλή ικανότητα μεταφοράς ρεύματος. Αναπτύσσεται ευρέως σε σενάρια όπου ο χώρος είναι περιορισμένος, εμπλέκονται υψηλά ρεύματα και απαιτούνται υψηλά επίπεδα προστασίας - διαχωρίζοντάς το σημαντικά από τα συστήματα αγωγών αγωγών με μόνωση αέρα. Ακολουθεί μια λεπτομερής ανάλυση των χαρακτηριστικών του, που κατηγοριοποιούνται σε βασικά πλεονεκτήματα, βασικά χαρακτηριστικά, εφαρμόσιμα σενάρια και περιορισμούς:

Βασική Δομή και Χαρακτηριστικά Απόδοσης

Συμπαγής σχεδιασμός για εξοικονόμηση χώρου: Οι αγωγοί και τα στρώματα μόνωσης εφαρμόζουν σφιχτά μεταξύ τους χωρίς περιττά κενά αέρα. Ως εκ τούτου, ο συνολικός όγκος και το βάρος είναι σημαντικά χαμηλότερα από αυτά των αγωγών με μόνωση αέρα. Σε περιβάλλοντα περιορισμένου χώρου—όπως πολυώροφα κτίρια, κέντρα δεδομένων και εργαστήρια γεμάτα με εξοπλισμό—αυτός ο σχεδιασμός μειώνει δραστικά το χωρικό αποτύπωμα που απαιτείται για την εγκατάσταση, αντιπροσωπεύοντας ένα από τα σημαντικότερα πλεονεκτήματα του συμπαγούς αγωγού διαύλου.

Υψηλή ικανότητα μεταφοράς ρεύματος και χαμηλές απώλειες: Οι αγωγοί είναι διατεταγμένοι σε κοντινή απόσταση, με αποτέλεσμα σύντομες διαδρομές απαγωγής θερμότητας. Σε συνδυασμό με τη θερμική αγωγιμότητα και τις ιδιότητες απαγωγής θερμότητας του μεταλλικού περιβλήματος, το σύστημα εμφανίζει χαμηλότερη άνοδο θερμοκρασίας. Αυτό του επιτρέπει να μεταφέρει υψηλότερα ονομαστικά ρεύματα εντός του ίδιου φυσικού όγκου (φτάνοντας έως και 6300A και περισσότερο). Επιπλέον, η πτώση τάσης είναι ελάχιστη και οι απώλειες μετάδοσης ηλεκτρικής ενέργειας είναι χαμηλότερες από εκείνες των παραδοσιακών καλωδίων και των αγωγών αγωγών με μόνωση αέρα, με αποτέλεσμα υψηλότερη απόδοση διανομής ισχύος.

Υψηλός βαθμός προστασίας για σύνθετα περιβάλλοντα: Χρησιμοποιώντας μια πλήρως κλειστή δομή με ενσωματωμένο σχεδιασμό για τη μόνωση και το περίβλημα, το σύστημα επιτυγχάνει τυπικά βαθμολογία προστασίας εισόδου (IP) IP54 ή IP66, με ορισμένα μοντέλα να φθάνουν το IP68. Είναι ικανό να αντέχει σε βιομηχανικά περιβάλλοντα που χαρακτηρίζονται από υγρασία, σκόνη και ήπια διαβρωτικά αέρια. Μπορεί επίσης να χρησιμοποιηθεί σε εξωτερικούς χώρους (που απαιτούν συγκεκριμένα μέτρα προστασίας), προσφέροντας ένα πεδίο εφαρμογής πολύ ευρύτερο από αυτό των αγωγών αγωγών με μόνωση αέρα.

Ανώτερες Ηλεκτρομηχανολογικές Επιδόσεις:

Ηλεκτρική σταθερότητα: Οι αγωγοί είναι ασφαλώς αγκυρωμένοι, επιδεικνύοντας ισχυρή ικανότητα αντοχής σε βραχυκύκλωμα καθώς και εξαιρετική δυναμική και θερμική σταθερότητα, επιτρέποντας στο σύστημα να αντέξει το σοκ από σφάλματα βραχυκυκλώματος υψηλού ρεύματος.

Μηχανική αντοχή: Το μεταλλικό περίβλημα διαθέτει ενσωματωμένο, μονοκόμματο χυτευμένο σχέδιο που προσφέρει υψηλή αντοχή σε κρούσεις και κραδασμούς, καθιστώντας το κατάλληλο για εγκατάσταση σε περιβάλλοντα που είναι επιρρεπή σε κραδασμούς, όπως βιομηχανικές εγκαταστάσεις και χώρους εξοπλισμού μεγάλης κλίμακας.

Ευέλικτο πάτημα και βολική εγκατάσταση: Το σύστημα υποστηρίζει την τοποθέτηση σημείων βρύσης σε οποιαδήποτε επιθυμητή θέση κατά μήκος της ράβδου ζυγού, επιτρέποντας την ταχεία παροχή ρεύματος στα φορτία μέσω βυσματούμενων μονάδων. Αυτή η προσαρμοστικότητα πληροί τις απαιτήσεις για προσαρμογές φορτίου και έργα επέκτασης χωρητικότητας. Επιπλέον, η αρθρωτή προσέγγιση για την κατασκευή και την εγκατάσταση διευκολύνει την ταχεία κατασκευή, ενώ η μετέπειτα συντήρηση και η αντικατάσταση εξαρτημάτων παραμένουν σχετικά βολικές. II. Χαρακτηριστικά υλικού και διαδικασίας

Εξειδικευμένα Μονωτικά Υλικά

Το μονωτικό στρώμα πυρήνα χρησιμοποιεί συνήθως μονωτικά φιλμ ανθεκτικά σε υψηλή θερμοκρασία, επιβραδυντικά φλόγας ή υλικά επικάλυψης σκόνης. Αυτά τα υλικά προσφέρουν σταθερή απόδοση μόνωσης καθώς και εξαιρετικές ιδιότητες επιβράδυνσης φλόγας και αντιγήρανσης, πληρώντας πλήρως τα πρότυπα ασφαλείας για συστήματα διανομής ρεύματος χαμηλής τάσης.

Επιλογή αγωγού υψηλής ποιότητας

Ως κύρια αγώγιμα στοιχεία χρησιμοποιούνται συνήθως χάλκινοι ή αλουμινένιοι ζυγοί. Οι επιφάνειές τους υποβάλλονται σε αντιδιαβρωτικές επεξεργασίες —όπως επικασσιτεροποίηση— για να ελαχιστοποιηθεί η αντίσταση στην επαφή και να ενισχυθεί τόσο η αγώγιμη απόδοση όσο και η διάρκεια ζωής.

Ισχύοντα σενάρια και περιορισμοί

Ισχύοντα σενάρια

Κύριοι κορμοί διανομής και συστήματα τροφοδοσίας σε επίπεδο δαπέδου σε πολυώροφα κτίρια.

Τοποθεσίες με περιορισμένο χώρο και αυστηρές απαιτήσεις για αξιολογήσεις προστασίας, όπως κέντρα δεδομένων, αίθουσες εξοπλισμού, μεγάλα εμπορικά κέντρα και νοσοκομεία.

Συστήματα τροφοδοσίας για εξοπλισμό που λειτουργεί υπό φορτία υψηλού ρεύματος ή σε πολύπλοκα περιβάλλοντα, όπως βιομηχανικές εγκαταστάσεις, μεταλλουργικές εγκαταστάσεις και χημικές εγκαταστάσεις.

Τα συστήματα διανομής ηλεκτρικής ενέργειας υπόκεινται σε αυστηρούς περιορισμούς χώρου εγκατάστασης ή σε αυτά που απαιτούν συχνή επέκταση και τροποποίηση της χωρητικότητας.
