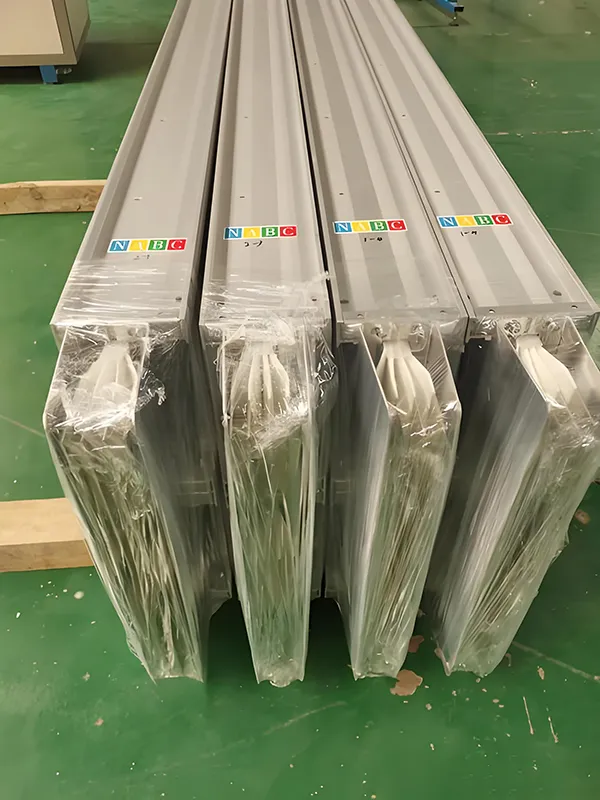

Λεωφορείο σάντουιτς χαμηλής τάσης

Λόγω της συμπαγούς δομής, της εξαιρετικής απαγωγής θερμότητας και της ισχυρής ικανότητας μεταφοράς ρεύματος, το Low Voltage Sandwich Busway έχει αναδειχθεί ως η κύρια επιλογή στα σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας.

Δομή πυρήνα και διαμόρφωση μόνωσης

•Υλικό αγωγού: ηλεκτρολυτικός χαλκός υψηλής καθαρότητας (καθαρότητα ≥ 99,9%). η επιφάνεια μπορεί προαιρετικά να είναι επαργυρωμένη ή επικασσιτερωμένη για ενίσχυση της αγωγιμότητας και της αντίστασης στην οξείδωση.

Μονωτικά Υλικά:

•Τυπικός τύπος: Χρησιμοποιεί μονωτικά υλικά Κατηγορίας Β ή υψηλότερης (αντοχή σε θερμοκρασία: 130°C)—όπως φιλμ πολυεστέρα, ταινία μαρμαρυγίας κ.λπ.—για να εξασφαλίσει μακροπρόθεσμη αξιοπιστία λειτουργίας.

•Πυράντοχος Τύπος: Χρησιμοποιεί ένα σύνθετο στρώμα ταινίας μαρμαρυγίας και κεραμοποιητικό καουτσούκ σιλικόνης, ικανό να διατηρεί την απόδοση μόνωσης ακόμη και σε υψηλές θερμοκρασίες που κυμαίνονται από 600°C έως 1000°C.

•Τύπος αδιάβροχο/ανθεκτικό στη διάβρωση: Διαθέτει ενθυλάκωση μέσω χύτευσης πολυεστέρα-ιμιδίου κατηγορίας H ή εποξειδικής ρητίνης. η κατηγορία μόνωσης φτάνει στην κατηγορία H (180°C), προσφέροντας διάρκεια ζωής άνω των 50 ετών.

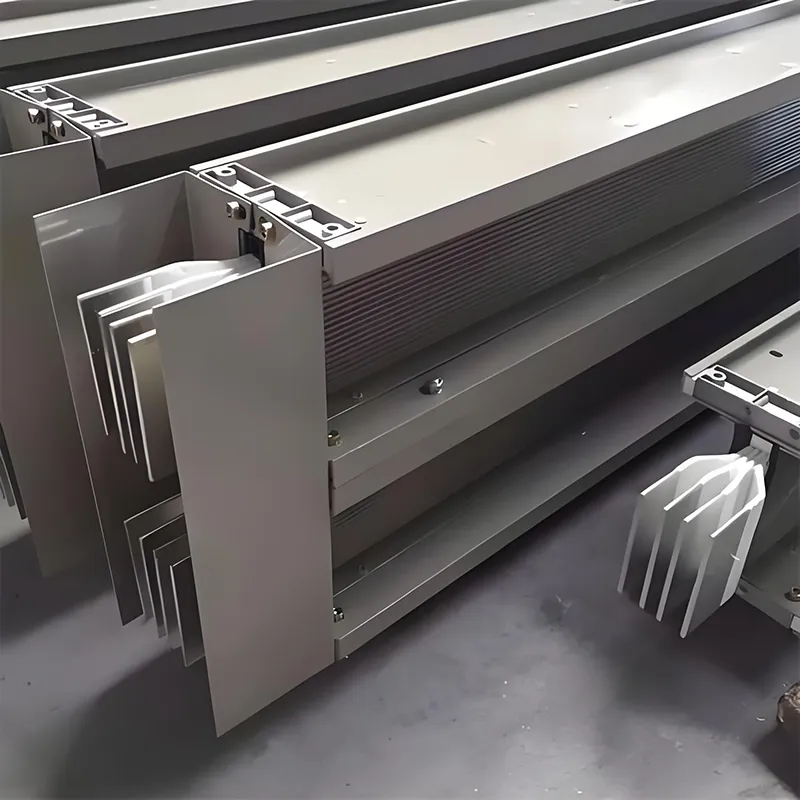

• Χαρακτηριστικά δομής "σάντουιτς": Οι αγωγοί φάσης στοιβάζονται σφιχτά και συμπιέζονται χωρίς κενά αέρα. το συγκρότημα είναι πλήρως ενθυλακωμένο και καλουπωμένο υπό πίεση, μειώνοντας σημαντικά την αντίδραση και την πτώση τάσης.

Βασικές Ηλεκτρικές Παράμετροι και Ασφάλεια

Έλεγχος αύξησης θερμοκρασίας και θερμικής απόδοσης

Όρια αύξησης θερμοκρασίας (σε θερμοκρασία περιβάλλοντος 40°C):

Τερματικά σύνδεσης: ≤ 60 K (δηλαδή, μέγιστο 100°C)

Μεταλλικό περίβλημα: ≤ 30 K (δηλαδή, μέγιστο 70°C)

Επιφάνεια μόνωσης: ≤ 40 K (δηλαδή, μέγιστο 80°C)

Μηχανισμός Διάχυσης Θερμότητας:

Η θερμότητα που παράγεται από τους αγωγούς μεταφέρεται μέσω του μονωτικού στρώματος στο μεταλλικό περίβλημα, όπου στη συνέχεια διαχέεται μέσω μεταφοράς και ακτινοβολίας.

Το περίβλημα από κράμα αλουμινίου διαθέτει ενσωματωμένο σχέδιο πτερυγίου ψύκτρας, το οποίο ενισχύει την απόδοση απαγωγής θερμότητας κατά πάνω από 30%.

Όρια θερμικής αντοχής:

Τυπικός τύπος: Θερμοκρασία μακροχρόνιας λειτουργίας ≤ 130°C

Τύπος ανθεκτικός στη φωτιά: Δυνατότητα διατήρησης συνεχούς τροφοδοσίας για πάνω από 90 λεπτά στους 960°C

Τύπος χυτής ρητίνης: Δυνατότητα σταθερής λειτουργίας σε εύρος θερμοκρασίας περιβάλλοντος από -40°C έως 130°C

Κατηγορία Προστασίας (Κωδικός IP) και Εφαρμοσμένα Περιβάλλοντα

Μηχανολογικά χαρακτηριστικά και χαρακτηριστικά εγκατάστασης

Υλικό περιβλήματος:

Κράμα αλουμινίου: Ελαφρύ, ανθεκτικό στη διάβρωση και προσφέρει εξαιρετική απαγωγή θερμότητας. κατάλληλο για χρήση ως αγωγός προστατευτικής γείωσης (PE).

Χάλυβας ψυχρής έλασης: Υψηλή δομική αντοχή. όταν επικαλύπτεται με πυρίμαχο χρώμα, είναι κατάλληλο για πυρίμαχες εφαρμογές.

Χύτευση ρητίνης: Διαθέτει μη μεταλλικό περίβλημα και παρέχει ολοκληρωμένη "τετράπλευρη προστασία"—στεγανοποίηση, αντοχή στη διάβρωση, αντοχή στην έκρηξη και προστασία από τη σκόνη.

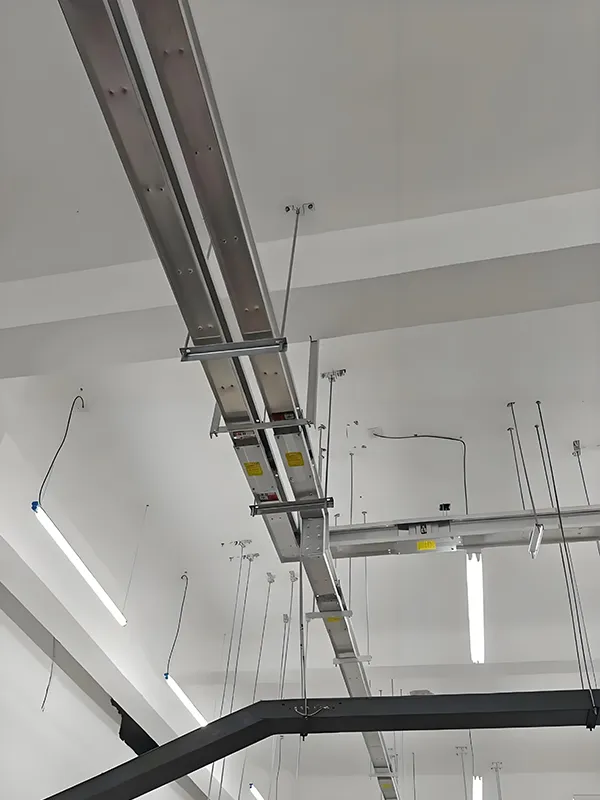

Μέθοδος εγκατάστασης:

Υποστηρίζει οριζόντια ή κάθετη τοποθέτηση ανάρτησης, με ρυθμιζόμενο εύρος ανοχής ±4mm.

Απόσταση στήριξης/κρεμάστρας: ≤3m για ευθεία τμήματα. ≤1,5m για καμπύλες τομές.

Τεχνολογία Σύνδεσης:

Ταχεία σύνδεση με ένα μπουλόνι: Εξοπλισμένο με μηχανισμό ελέγχου ροπής για να εξασφαλίζεται ελάχιστη αντίσταση επαφής.

Έξυπνοι σύνδεσμοι: Υποστηρίζουν τις δυνατότητες παρακολούθησης συντήρησης, μειώνοντας έτσι τον κίνδυνο λειτουργικής αστοχίας.

Επέκταση Εξειδικευμένων Τεχνολογιών

Ανθεκτικό στη φωτιά Busbar Trunking (Τύπος NH).

Βαθμολογία αντοχής στη φωτιά: Επιλέξιμες επιλογές 1 ώρας, 1,5 ώρας, 2 ωρών ή 3 ωρών

Θερμομονωτική στρώση: Πίλημα από πυριτικό αλουμίνιο (αντίσταση στη θερμοκρασία: 1250°C)

Εξωτερική επίστρωση: Πυρκαγιά επιβραδυντική βαφή. αυξάνει γρήγορα τη θερμική αγωγιμότητα κατά την έκθεση στη φωτιά σε επιβράδυνση της μεταφοράς θερμότητας

Αδιάβροχο Busbar Trunking (Τύπος Resin-Cast).

Αξιολόγηση προστασίας: IP67–IP68

Υλικό μόνωσης: Ακόρεστη πολυεστερική ρητίνη + ανόργανα πληρωτικά, ενσωματωμένα χυτά

Σενάρια Εφαρμογής: Σιδηροδρομικές μεταφορές, χημικά εργοστάσια, παράκτιες εγκαταστάσεις και άλλα διαβρωτικά ή υγρά περιβάλλοντα

Έξυπνο Busbar Trunking

Ενσωματώνει μονάδες μέτρησης θερμοκρασίας, παρακολούθησης ρεύματος και συναγερμού διαρροής.

Υποστηρίζει RS485 ή ασύρματη μετάδοση για ενσωμάτωση σε Συστήματα Αυτοματισμού Κτιρίων.

FAQ

1. Τι είναι ένα λεωφορείο σάντουιτς χαμηλής τάσης;

Το Χαμηλής Τάσης Sandwich Busway είναι ένα συμπαγές σύστημα διανομής ρεύματος διαύλου που χρησιμοποιεί στενά στοιβαγμένους αγωγούς με μόνωση μεταξύ των φάσεων, παρέχοντας υψηλή χωρητικότητα ρεύματος, χαμηλή αντίσταση και αποτελεσματική μετάδοση ισχύος για σύγχρονα κτίρια και βιομηχανικές εγκαταστάσεις.

2. Ποια είναι τα πλεονεκτήματα ενός σάντουιτς σε σύγκριση με τα παραδοσιακά καλώδια;

Σε σύγκριση με τα παραδοσιακά καλώδια, ένα σύστημα αγωγών διαύλου σάντουιτς προσφέρει καλύτερη απαγωγή θερμότητας, μεγαλύτερη ικανότητα μεταφοράς ρεύματος, ευκολότερη εγκατάσταση και ευέλικτη επέκταση, καθιστώντας το ιδανικό για μεγάλα έργα διανομής ηλεκτρικής ενέργειας.

3. Πού χρησιμοποιείται συνήθως η λεωφόρος σάντουιτς χαμηλής τάσης;

Εφαρμόζεται ευρέως σε κέντρα δεδομένων, εμπορικά κτίρια, εργοστάσια, αεροδρόμια, εμπορικά κέντρα και πολυώροφα κτίρια όπου απαιτείται αξιόπιστη και αποτελεσματική διανομή ενέργειας.

4. Ποιες ονομασίες ρεύματος είναι διαθέσιμες για συστήματα λεωφορείων χαμηλής τάσης;

Τα περισσότερα συστήματα λεωφορείων χαμηλής τάσης υποστηρίζουν τιμές ρεύματος που κυμαίνονται από 400A έως 6300A, ανάλογα με τις απαιτήσεις του έργου και το σχεδιασμό του συστήματος.

5. Μπορεί το λεωφορείο να προσαρμοστεί για συγκεκριμένα έργα;

Ναί. Επαγγελματίες κατασκευαστές και προμηθευτές λεωφορείων, όπως η Fenghua Electric, μπορούν να παρέχουν προσαρμοσμένες λύσεις λεωφορείων με βάση την τρέχουσα χωρητικότητα, το περιβάλλον εγκατάστασης, το επίπεδο προστασίας και τη διάταξη του έργου.

6. Είναι ασφαλές για βιομηχανική διανομή ηλεκτρικής ενέργειας το σάντουιτς;

Ναί. Τα συστήματα αγωγών διαύλου χαμηλής τάσης υψηλής ποιότητας διαθέτουν ισχυρή μόνωση, υψηλά επίπεδα προστασίας και αξιόπιστη αντίσταση βραχυκυκλώματος, εξασφαλίζοντας ασφαλή και σταθερή λειτουργία.

7. Πώς επιλέγω έναν αξιόπιστο κατασκευαστή ή προμηθευτή λεωφορείων;

Θα πρέπει να αξιολογήσετε την εμπειρία παραγωγής, τις πιστοποιήσεις, τις περιπτώσεις έργων, την ικανότητα προσαρμογής και την τεχνική υποστήριξη του κατασκευαστή του busway πριν από την αγορά.

8. Πώς μπορώ να λάβω μια προσφορά για Χαμηλής Τάσης Sandwich Busway;

Για να λάβετε μια ακριβή τιμή διαδρόμου χαμηλής τάσης, συνήθως πρέπει να παρέχετε στον προμηθευτή λεπτομέρειες όπως η ονομαστική τιμή ρεύματος, το μήκος του διαδρόμου, ο τύπος εγκατάστασης και τα σχέδια του έργου.
