Κάθετη Λεωφορείο σάντουιτς

Τοποθέτηση προϊόντος: Μια αποτελεσματική λύση μετάδοσης ισχύος προσαρμοσμένη για σενάρια κατακόρυφης διανομής ισχύος

Το Qingdao Fenghua Electric Vertical Sandwich Busway είναι μια λύση διανομής ισχύος υψηλού ρεύματος που έχει σχεδιαστεί σχολαστικά για σενάρια όπως άξονες διανομής ισχύος σε πολυώροφα κτίρια και κάθετη μετάδοση ισχύος σε βιομηχανικές εγκαταστάσεις. Με την ενσωμάτωση μιας δομής συμπαγούς στοίβαξης "σάντουιτς" με σχεδιασμό βελτιστοποιημένο για κάθετη εγκατάσταση, το προϊόν επιτυγχάνει πολλαπλές καινοτομίες στη χρήση του χώρου, την απόδοση μετάδοσης ισχύος, την ασφάλεια και τη σταθερότητα, καθιερώνοντας τον εαυτό του ως κορυφαία επιλογή για κάθετη κατανομή ισχύος σε σύγχρονα αρχιτεκτονικά και βιομηχανικά περιβάλλοντα.

Τεχνικές Παράμετροι

Core Technologies: Performance Breakthroughs in Vertical Environments

1. Προσαρμοσμένη δομή στοίβαξης "σάντουιτς": Μια συμπαγής σχεδίαση προσαρμοσμένη για κάθετους χώρους

Το προϊόν χρησιμοποιεί μια δομή "σάντουιτς" που χαρακτηρίζει τη σφιχτή στοίβαξη των τριφασικών αγωγών χωρίς κενά. Οι αγωγοί είναι απευθείας μονωμένοι μεταξύ τους χρησιμοποιώντας διηλεκτρικά υλικά υψηλής απόδοσης, εξαλείφοντας έτσι εντελώς τα κενά αέρα μεταξύ των φάσεων. Ειδικά βελτιστοποιημένη για σενάρια κάθετης εγκατάστασης, η διάταξη των αγωγών και η δομή του περιβλήματος έχουν βελτιωθεί ώστε να μειωθεί ο συνολικός όγκος πάνω από 30% σε σύγκριση με τα παραδοσιακά συστήματα λεωφορείων. Αυτός ο σχεδιασμός επιτρέπει την τέλεια εφαρμογή στους περιορισμένους χώρους των αξόνων διανομής ισχύος, επιτρέποντας τη μέγιστη ικανότητα μεταφοράς ρεύματος σε περιορισμένα κατακόρυφα κανάλια^.

2. Χάλκινοι αγωγοί υψηλής καθαρότητας: Εξασφάλιση αποτελεσματικότητας στην κάθετη μετάδοση ισχύος

Ως υλικό αγωγού επιλέγεται ηλεκτρολυτικός χαλκός ποιότητας Τ2 με καθαρότητα ≥99,95%. Στους 20°C, η αντίστασή του είναι τόσο χαμηλή όσο 0,01777 Ω·mm²/m και η αγωγιμότητά του υπερβαίνει το 98%. Σε σενάρια κάθετης μετάδοσης ισχύος, αυτό το χαρακτηριστικό χαμηλής αντίστασης ελαχιστοποιεί αποτελεσματικά την πτώση τάσης σε μεγάλες αποστάσεις, διασφαλίζοντας σταθερές τάσεις τροφοδοσίας σε κάθε όροφο ενός πολυώροφου κτιρίου. Οι επιφάνειες του αγωγού μπορούν προαιρετικά να υποστούν επεξεργασία με κασσίτερο ή επάργυρο για ενίσχυση της αντοχής στη διάβρωση, διασφαλίζοντας τη διατήρηση της χαμηλής αντίστασης επαφής μακροπρόθεσμα —ακόμη και σε περιβάλλοντα με υγρό άξονα διανομής ισχύος— εξαλείφοντας έτσι τους πιθανούς κινδύνους υπερθέρμανσης.

3. Ενσωματωμένο σύστημα κατακόρυφης απαγωγής θερμότητας: Επίλυση της πρόκλησης της αύξησης της θερμοκρασίας σε μεγάλες αποστάσεις

Για να αντιμετωπιστεί το ζήτημα της θερμότητας που τείνει να συσσωρεύεται προς τα πάνω κατά την κατακόρυφη εγκατάσταση, το σύστημα χρησιμοποιεί μια κατακόρυφη διαδρομή απαγωγής θερμότητας τριών σταδίων: "Αγωγός - μονωτικό στρώμα - μεταλλικό περίβλημα". Το περίβλημα είναι κατασκευασμένο από εξωθημένο κράμα αλουμινίου-μαγνήσιου, με ενσωματωμένα διαμήκη πτερύγια απαγωγής θερμότητας στην επιφάνειά του. Σε σύγκριση με τα τυπικά χαλύβδινα περιβλήματα, αυτός ο σχεδιασμός αυξάνει την επιφάνεια απαγωγής θερμότητας κατά 35% και ενισχύει την απόδοση θερμικής αγωγιμότητας πέντε φορές. Σε θερμοκρασία περιβάλλοντος 40°C, η άνοδος της θερμοκρασίας των ακροδεκτών σύνδεσης παραμένει ≤60K, ενώ αυτή του μεταλλικού περιβλήματος παραμένει ≤30K—δηλαδή πολύ κάτω από τα βιομηχανικά πρότυπα—εξασφαλίζοντας έτσι σταθερή λειτουργία κατά τη διάρκεια κάθετης μετάδοσης ισχύος σε μεγάλες αποστάσεις.

4. Σχεδιασμός ασφαλείας ενάντια στο «φαινόμενο της καμινάδας»: Δημιουργία ενός ισχυρού κατακόρυφου φράγματος πυρκαγιάς

Η δομή "σάντουιτς" χωρίς κενά εξαλείφει εντελώς τα συνεχή κανάλια αέρα. Σε περίπτωση πυρκαγιάς, η ροή θερμού αέρα εμποδίζεται να εξαπλωθεί γρήγορα προς τα πάνω μέσω του συστήματος λεωφορείων. Αυτό εξαλείφει αποτελεσματικά το «φαινόμενο της καμινάδας» στην πηγή του και έχει περάσει επιτυχώς τις δοκιμές από έγκυρες εθνικές υπηρεσίες πυρασφάλειας. Επιπλέον, διατίθεται προαιρετικά μια πυρίμαχη παραλλαγή. Χρησιμοποιώντας ένα σύνθετο μονωτικό στρώμα ταινίας μαρμαρυγίας και κεραμοποιητικό καουτσούκ σιλικόνης, αυτή η έκδοση μπορεί να διατηρήσει την τροφοδοσία ρεύματος για πάνω από 180 λεπτά σε ακραίες θερμοκρασίες 960°C, ικανοποιώντας έτσι τις αυστηρές απαιτήσεις για κυκλώματα πυρασφάλειας σε πολυώροφα κτίρια.

Αποκλειστικά χαρακτηριστικά για κάθετη εγκατάσταση

1. Αρθρωτό σύστημα κάθετης σύνδεσης

Διαθέτοντας εργοστασιακά προκατασκευασμένες τυποποιημένες μονάδες, το σύστημα χρησιμοποιεί κοχλίες διπλού άκρου ελεγχόμενης ροπής και ελατήρια δίσκου για επιτόπιες συνδέσεις. Αυτός ο σχεδιασμός επιτρέπει μια προσαρμογή ανοχής εγκατάστασης ± 4 mm, καλύπτοντας αποτελεσματικά τις αποκλίσεις ακριβείας που είναι εγγενείς σε κάθετες εγκαταστάσεις. Ο χρόνος εγκατάστασης ανά τμήμα είναι ≤10 λεπτά. σε σύγκριση με την παραδοσιακή καλωδίωση, η απόδοση κατασκευής βελτιώνεται πάνω από 60%.

2. Πολυεπίπεδη σχεδίαση plug-in: Ευέλικτη κάλυψη των ειδικών αναγκών ενέργειας για τον όροφο

Οι πρίζες αποστράγγισης μπορούν να ανοίξουν σε οποιαδήποτε κατακόρυφη θέση κατά μήκος του κορμού της μπάρας. Οι μονάδες tap-off υποστηρίζουν την παροχή θερμής πρίζας (εισαγωγή και αφαίρεση υπό συνθήκες υπό τάση), διασφαλίζοντας μια ακολουθία σύνδεσης "πρώτο, γείωση-τελευταίο" για πλήρη εξάλειψη του κινδύνου ηλεκτρικού τόξου. Κάθε όροφος μπορεί να διαμορφώσει με ευελιξία τις μονάδες αναρρόφησης βάσει συγκεκριμένων απαιτήσεων ισχύος, χωρίς την ανάγκη επανακαλωδίωσης ολόκληρων τμημάτων ράβδου ζυγού – καλύπτοντας τέλεια τις προσαρμογές της διάταξης του δαπέδου και τις ανάγκες επέκτασης χωρητικότητας τυπικές των πολυώροφων κτιρίων.

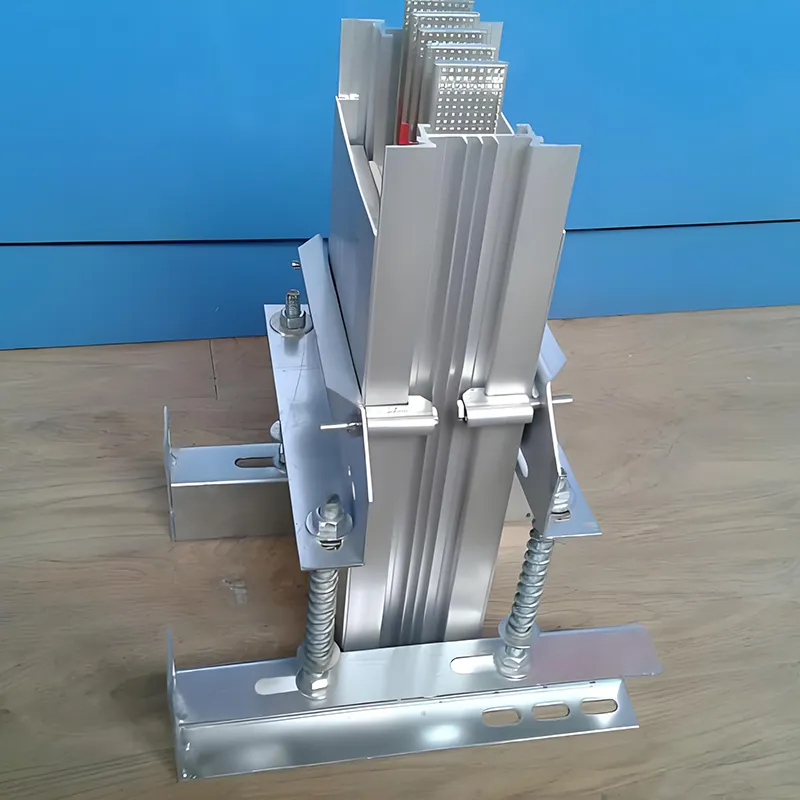

3. Αντιπτωτική και Σεισμική Ενίσχυση

Ειδικά σχεδιασμένο για σενάρια κατακόρυφης εγκατάστασης, το σύστημα είναι εξοπλισμένο με αποκλειστικούς βραχίονες κατά της πτώσης και εξαρτήματα σεισμικής ενίσχυσης ικανά να αντέχουν σε κρούσεις μεγέθους 8 Ρίχτερ, διασφαλίζοντας έτσι τη δομική σταθερότητα του κορμού του διαύλου κάτω από ακραίες συνθήκες λειτουργίας. Η απόσταση των βραχιόνων μπορεί να ρυθμιστεί ευέλικτα σύμφωνα με τις απαιτήσεις ύψους δαπέδου: ≤3m για ευθύγραμμα τμήματα και ≤1,5m για γωνιακά τμήματα.

Σενάρια εφαρμογής

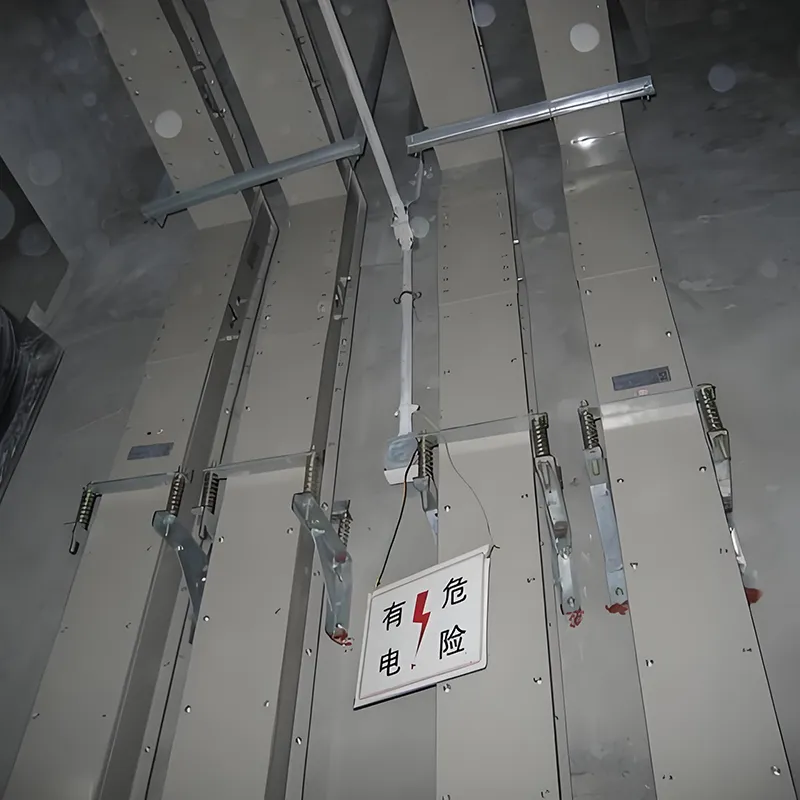

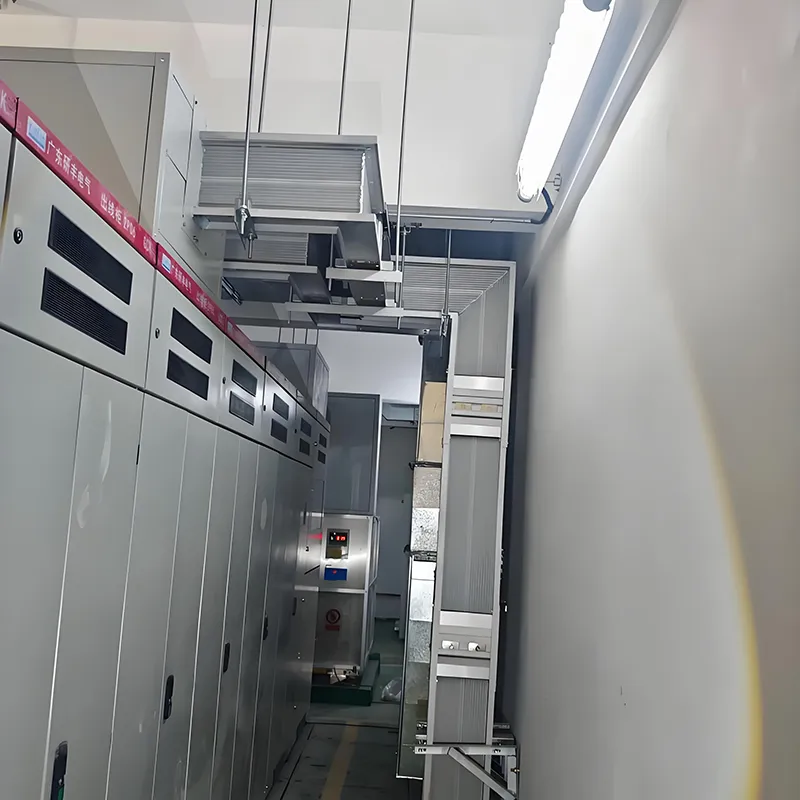

1. Άξονες διανομής ισχύος πολυώροφων κτιρίων

Κάθετα δρομολογημένο μέσα σε άξονες διανομής ισχύος, το σύστημα χρησιμεύει ως αντικατάσταση των παραδοσιακών καλωδίων. Για την ίδια τρέχουσα χωρητικότητα, καταλαμβάνει μόνο το ένα τρίτο του χώρου που απαιτείται από τα καλώδια, επιλύοντας αποτελεσματικά το κρίσιμο ζήτημα του περιορισμένου χώρου στους πολυώροφους άξονες διανομής ισχύος. Η πλήρως κλειστή δομή του εξαλείφει κινδύνους όπως η μόλυνση από τρωκτικά και οι κίνδυνοι πυρκαγιάς, ενισχύοντας έτσι τη συνολική ασφάλεια του συστήματος διανομής ηλεκτρικής ενέργειας του κτιρίου.

2. Κάθετη Μετάδοση Ισχύος σε Βιομηχανικές Εγκαταστάσεις

Παρέχει τροφοδοτικό κάθετου κορμού για εξοπλισμό μεγάλης κλίμακας και αυτοματοποιημένες γραμμές παραγωγής σε πολυώροφους βιομηχανικές εγκαταστάσεις. Η υψηλή πυκνότητα μεταφοράς ρεύματος είναι ιδανική για συγκεντρωμένες διατάξεις εξοπλισμού, ενώ η αρθρωτή επεκτασιμότητα υποστηρίζει ευέλικτες προσαρμογές στις γραμμές παραγωγής.

3. Εξειδικευμένα Κάθετα Περιβάλλοντα

Τα αδιάβροχα προϊόντα χυτής ρητίνης είναι κατάλληλα για κάθετη μετάδοση ισχύος σε υγρά και διαβρωτικά περιβάλλοντα—όπως υπόγειες σήραγγες κοινής ωφέλειας και συστήματα σιδηροδρομικής μεταφοράς. Τα πυράντοχα προϊόντα ισχύουν σε σενάρια κάθετης διανομής ηλεκτρικής ενέργειας με αυστηρές απαιτήσεις πυρασφάλειας, όπως αυτές που απαντώνται στις βιομηχανίες πετροχημικών και πυρηνικής ενέργειας.

Αξία πελάτη

Η Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. βρίσκεται στην όμορφη παραλιακή πόλη του Qingdao, στη Νέα Περιοχή της Δυτικής Ακτής. Ιδρύθηκε το 2005, η εταιρεία είναι κορυφαίος κατασκευαστής που ειδικεύεται στα ηλεκτρικά προϊόντα, συμπεριλαμβανομένων των δίσκων καλωδίων, των συστημάτων τροφοδοσίας διαύλων και των ντουλαπιών διανομής ρεύματος. Η θυγατρική μας, Qingdao Fenghua Electric Co., Ltd., λειτουργεί σε συμπληρωματικό ρόλο στη μητρική μας εταιρεία, καθιερώνοντας συλλογικά μια ολοκληρωμένη μήτρα προϊόντων που καλύπτει ολόκληρο το φάσμα του εξοπλισμού διανομής ηλεκτρικής ενέργειας. Τα τελευταία χρόνια, η εταιρεία διατηρεί σταθερή δέσμευση στην καινοτομία, επιτυγχάνοντας αξιοσημείωτα αποτελέσματα στον τομέα της εξοικονόμησης ενέργειας και της μείωσης της κατανάλωσης. Αρκετά από τα προϊόντα μας—όπως οι αυτοασφαλιζόμενες θήκες καλωδίων και οι σύνθετοι αγωγοί χαλκού-αλουμινίου—έχουν κερδίσει την αναγνώριση της αγοράς για την υψηλή προστιθέμενη αξία και το προηγμένο τεχνολογικό τους περιεχόμενο. Επιπλέον, διαθέτουμε ολοκληρωμένες εκθέσεις δοκιμών και υποχρεωτικά πιστοποιητικά πιστοποίησης που καλύπτουν ένα ευρύ φάσμα προδιαγραφών αγωγών, επιτρέποντάς μας να ικανοποιήσουμε πλήρως τις ποικίλες και πολύπλευρες ανάγκες των πελατών μας.

Επιλέγοντας το Vertical Sandwich Busway της Qingdao Fenghua Electric, επωφεληθείτε από:

• Βελτιστοποίηση χώρου: Η κατακόρυφη χρήση του χώρου είναι τριπλασιασμένη, καθιστώντας την τέλεια κατάλληλη για περιορισμένα περιβάλλοντα, τυπικά των αξόνων διανομής ισχύος.

• Ενεργειακή απόδοση: Διαθέτοντας χάλκινους αγωγούς χαμηλής αντίστασης και δομικό σχεδιασμό χαμηλής αντίδρασης, μειώνει τις απώλειες διανομής ισχύος κατά 10% έως 20% ετησίως.

• Ασφάλεια και αξιοπιστία: Ενσωματώνοντας ένα σχέδιο κατά του «φαινόμενου καπνοδόχου» σε συνδυασμό με πολλαπλά στρώματα προστασίας, δημιουργεί ένα στιβαρό κάθετο φράγμα πυρκαγιάς.

• Ευέλικτη προσαρμοστικότητα: Με πολυεπίπεδη διασύνδεση plug-in και δυνατότητες αρθρωτής εγκατάστασης, ικανοποιεί τις μελλοντικές προσαρμογές της διάταξης δαπέδου και τις απαιτήσεις επέκτασης εξοπλισμού.

• Διασφάλιση επωνυμίας: Υποστηριζόμενοι από 18 χρόνια εξειδικευμένης τεχνογνωσίας στην κατασκευή από την Qingdao Fenghua, παρέχουμε ολοκληρωμένη εξυπηρέτηση μετά την πώληση και τεχνική υποστήριξη.

FAQ

1.Τι είναι ένας κατακόρυφος δρόμος σάντουιτς;

Ένα κατακόρυφο σάντουιτς busway είναι ένα συμπαγές σύστημα διανομής υψηλού ρεύματος με στοιβαγμένους χάλκινους αγωγούς, σχεδιασμένο για ασφαλή και αποτελεσματική κάθετη μετάδοση ισχύος σε πολυώροφα κτίρια και βιομηχανικά εργαστήρια.

2. Ποιες είναι οι ονομασίες ρεύματος και τάσης;

Οι κάθετοι διαδρόμους Fenghua Electric βαθμολογούνται 250A–6300A και ≤690VAC, κατάλληλοι για διάφορες εφαρμογές διανομής υψηλού ρεύματος χαμηλής τάσης.

3.Τι υλικά χρησιμοποιούνται για τους αγωγούς;

Χρησιμοποιείται ηλεκτρολυτικός χαλκός T2 υψηλής καθαρότητας, εξασφαλίζοντας χαμηλή απώλεια, υψηλή αγωγιμότητα και μακροπρόθεσμη αξιοπιστία.

4. Ποια επίπεδα προστασίας είναι διαθέσιμα;

Η προστασία κυμαίνεται από IP54 έως IP68, ανάλογα με το μοντέλο, καθιστώντας την κατάλληλη για εσωτερικούς, εξωτερικούς και σκληρούς χώρους.

5. Μπορεί το λεωφορείο να χρησιμοποιηθεί σε περιοχές με κίνδυνο πυρκαγιάς;

Ναι, το πυρίμαχο μοντέλο διαθέτει μόνωση έως 180°C και αντοχή σε βραχυκύκλωμα σχεδιασμένο για ασφαλή λειτουργία σε συνθήκες πυρκαγιάς.

6. Πόσο ψηλά μπορεί να εγκατασταθεί κάθετα;

Η κάθετη εγκατάσταση μπορεί να φτάσει έως και τα 200 μέτρα, ανάλογα με τον τύπο του διαδρόμου και τις απαιτήσεις φορτίου.

7.Είναι εύκολη η εγκατάσταση;

Ναι, ο αρθρωτός σχεδιασμός και η συμπαγής δομή επιτρέπουν γρήγορη και άνετη εγκατάσταση, μειώνοντας την εργασία και το χρόνο του έργου.

8.Πού χρησιμοποιείται συνήθως;

Ιδανικό για πολυώροφα κτίρια, βιομηχανικά εργαστήρια, εργοστάσια, κέντρα δεδομένων και άλλα κατακόρυφα σενάρια διανομής υψηλού ρεύματος.
